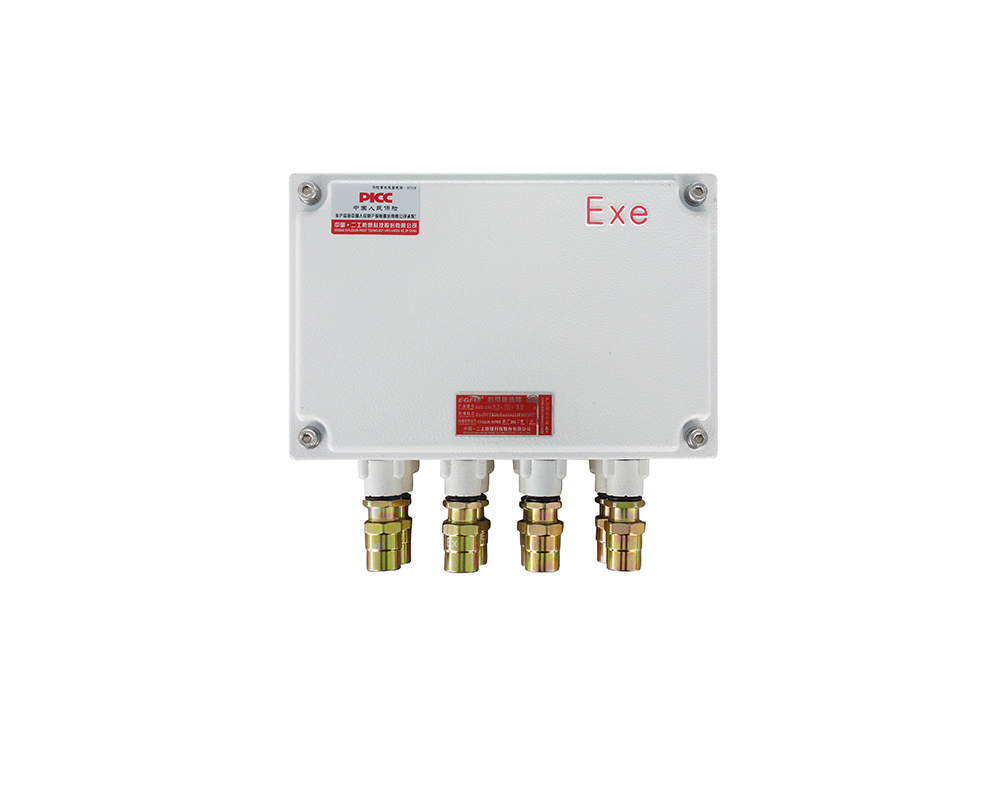

防爆接線箱進出口線規格與電纜選型

        防爆接線箱的進出口線規格是其與外部電路連接的關鍵，其核心在于通過精密的密封結構確保箱體內的整體防爆心梗。選擇正確，選擇正確的接口規格與相匹配的電纜至關重要。

一、主要接口 規格類型

1. 螺紋標準：

公制螺紋（M 螺紋）：

這是國內的標準，標識如 M20x1.5、M25x1.5、M32x1.5 等。其中“M"后的數字代表螺紋的公稱直徑，后一位數字代表螺距。

英制管螺紋（NPT 螺紋 / G 螺紋）：

 NPT 螺紋：

美國標準的60度錐管螺紋，具有密封性，常用于北美市場或相關項目，如 1/2 NPT、3/4 NPT。

 G 螺紋：

英國標準的55度非密封管螺紋（圓柱螺紋），通常需要配合密封圈實現密封，如 G1/2、G3/4。

2. 口徑大?。?/span>

   常見規格從小的 M16x1.5 到大的 M80x2 甚至更大，對應NPT螺紋則為 1/2" 至 2" 不等。規格的選擇直接決定了可穿入電纜的粗細。

二、 接口與電纜的對應關系

接口規格與電纜的對應并非絕對，但有一個通用的選擇原則：

小規格接口（如 M20x1.5 / 1/2" NPT）：

通常適用于穿入單根電纜，其外徑范圍建議在 ?8mm ~ ?13mm。例如，控制電纜、信號電纜或小功率動力的芯線截面在 1.5mm2 ~ 6mm2 的電纜。

中規格接口（如 M25x1.5 / 3/4" NPT）：

可穿入外徑在 ?14mm ~ ?20mm 的電纜。常用于動力電纜，芯線截面如 10mm2、16mm2 的多芯電纜。

大規格接口（如 M32x1.5 / 1" NPT 及以上）：

用于穿入外徑超過 ?20mm 的粗鎧裝電纜、多根電纜捆綁后穿過或大截面的動力電纜（如 35mm2 以上）。

關鍵提示：

         最準確的選擇應參考所選電纜密封接頭（防爆格蘭頭） 的廠商標注。格蘭頭本身有嚴格的電纜夾緊范圍（如 ?10-13mm），它才是直接鎖緊和密封電纜的部件。接線箱的接口規格必須與格蘭頭的螺紋規格匹配。

三、密封實現方式

        電纜并非直接穿過箱壁的螺紋孔，而是通過旋入相匹配的電纜密封接頭來實現密封。該接頭內部有橡膠密封圈和金屬齒圈，旋緊時能壓緊密封圈，使其緊緊包裹電纜外皮，同時金屬齒圈咬合電纜鎧裝層，如有：實現密封、夾緊、接地三大功能，從而保證防爆完整性。

總結：

        選擇進出口線時，首先要確定項目要求的螺紋標準，然后根據要穿入的電纜類型、根數和外徑，確定所需的口徑大小，并最終匹配對應規格的電纜密封接頭。切勿讓電纜直接穿過接口，必須使用合格的防爆格蘭頭。
